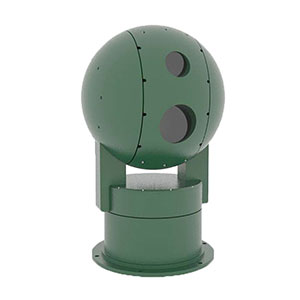

500mm電動伺服雙軸球形轉臺
- 【負載】最大35kg
- 【精度】±0.05°
- 【重量】80kg
- 【尺寸】500X500X807
- 【傳動方式】電機直驅
- 【工作溫度】-25℃～+55℃
- 【安裝】固定安裝
- 【承載】側載
- 【速度】水平0.01°～45°/S；俯仰0.01°～45°/S
- 【角度】水平0～360°連續旋轉；俯仰-45°～45°
- 參數

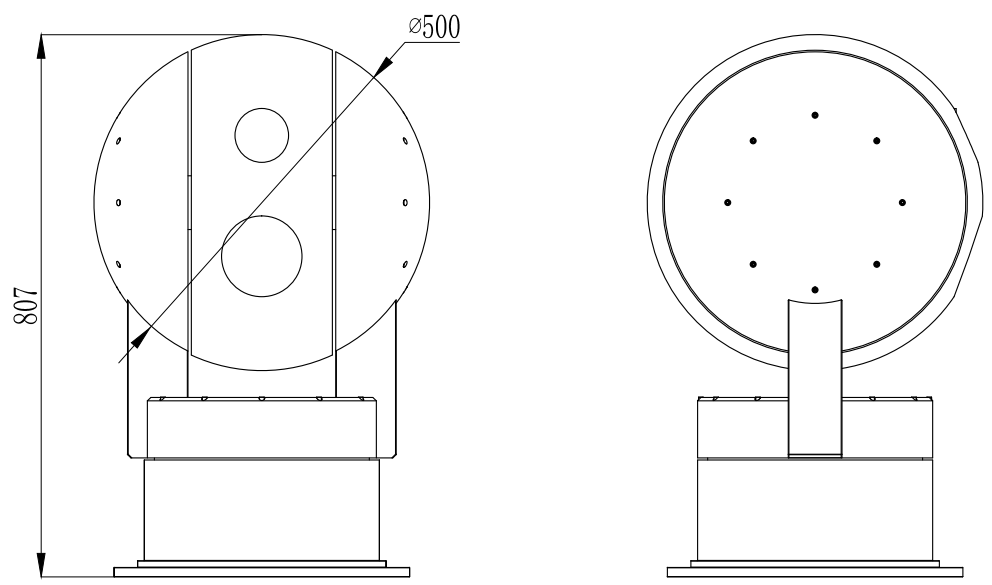

- 尺寸
型號 | CH-QD500ZT |
顏色 | 冰灰（軍綠、黑色、白色、*其他顏色） |
旋轉速度 | 水平0.01°～45°/S;俯仰0.01°～45°/S連續變速 |
旋轉角度 | 水平0～360°連續旋轉(可選限位旋轉)；俯仰-45°～45°（可定制） |
預置位 | 200個 |
定位精度 | ±0.05° |
重復精度 | ±0.2° |
定位角分辨率 | 0.1° |
位置、焦距等回傳 | 可選 |
輔助開關 | 2組，無源，常開 |
鏡頭預置位 | 支持，可自適應FUJINON、COMPUTAR、KOWA等多種鏡頭 |
鏡頭控制速度 | 變焦、聚焦控制速度連續可調 |
自動巡航 | 8條，每條可設置40個巡航點 |
自動歸位 | 可設置1～60分鐘自動歸位時間 |
自動掃描 | 1條 |
防鹽霧 | *可選（在PH值6.5-7.2之間，連續噴霧48小時后，機器正常工作，表面無明顯變化） |
通訊協議 | PELCO_D（PELCO_P、ModBus-RTU可選） |
通信波特率 | 9600bps（2400/4800/115200 bps可選） |
通信接口 | RS485（RS422/RS232/*網絡接口可選） |
輸入電源范圍 | AC/DC24V(*DC12V/*DC12V/*AC220V可選) |
整機功耗 | ≤180W（無加熱）≤230W(加熱） |
靜止功耗 | 45W，加熱50W |
工作溫度 | -25℃～+55℃，90%±3%，非凝結（*-40℃～+55℃可選） |
儲存溫度 | -40℃～+65℃ |
負載 | ≤35kg |
尺寸 | 500*500*807 |
整機重量 | 80Kg |
承載方式 | 側載 |
傳動方式 | 電機直驅 |
防護等級 | IP66 |
| MTBF | ≥5000h |
MTTR | ≤30min |
【備注】* 標注的功能為額外收費項目，望知悉。
